▎产品特点
· 本产品是按照GB 和IEC标准要求设计、生产的；
· 采用真空灭弧、SF6 气体全绝缘的结构设计制造；
· 气箱防护等级达到IP67, 安装过程和寿命周期内无故 障不充/补气；
· 产品满足海拔5000米及以下要求；
· 适合在有工业污秽、盐雾和潮湿的环境中运行，陆上满 足C3, 海上满足C4。
▎使用环境条件
. 海拔高度：≤5000m (当设备运行海拔超出2000m 时，需要特别注明);
. 环境温度：最高气温+50℃,最低气温-50℃,24h内平均值≤35℃;
. 环境湿度：24h相对湿度平均值≤95%;月相对湿度平均值≤90%;
. 电磁干扰：在二次系统中感应出的电磁干扰幅值≤1.6kV;
. 安装环境：周围空气中没有爆炸性和腐蚀性气体，安装场所无经常性剧烈震动 或冲击。
. 注：超出上述使用环境条件时，请与我公司协商定制。
▎适用标准
. IEC 62271-1:2017与GB/T11022-2020 高压开关设备和控制设备标准的 共用技术要求
. IEC 62271-200:2011 与GB/T3906-20203.6kV~40.5kV 交流金属封闭开 关设备和控制设备
. IEC62271-100:2017 与GB/T1984-2014 交流高压断路器
. IEC 62271-105:2021 与GB/T16926-2009 交流高压负荷开关-熔断器组 合电器
. IEC 16271-102:2001+A1:2011与GB/T1985-2014 高压交流隔离开关和 接地开关
. IEC60529 与GB/T4208-2017 外壳防护等级(IP代码)
. GB/T11023-2018 高压开关设备六氟化硫气体密封试验方法 DL/T402-2016 高压交流断路器订货技术条件
. DL/T486-2021 高压交流隔离开关和接地开关订货技术条件
. DL/T403-201712KV～40.5kV 高压真空断路器订货技术条件
. DL/T404-20183.6kV～40.5kV 交流金属封闭开关设备和控制设备 DL/T593-2016 高压开关设备和控制设备标准的共用技术要求
▎回收再利用
0638太阳集团致力于环境保护，产品通过1S014001 国际环境管理体系认证，并严格执行该标准。
回收及报废
UN3 系列开关柜的设计和制造符合国家标准GB/T3906 和国际标准IEC62271-200 的要求；在产 品生命周期结束时，根据相关标准规定对SF6 气体进行回收处理后再利用。
可持续发展
UN3 系列开关柜在制造过程中持续减少SF6 的使用量，在安装过程不使用SF6 气体；
产品全部采用100%可重复利用的材料；
提供自供电继电器及装置，避免额外能量消耗。

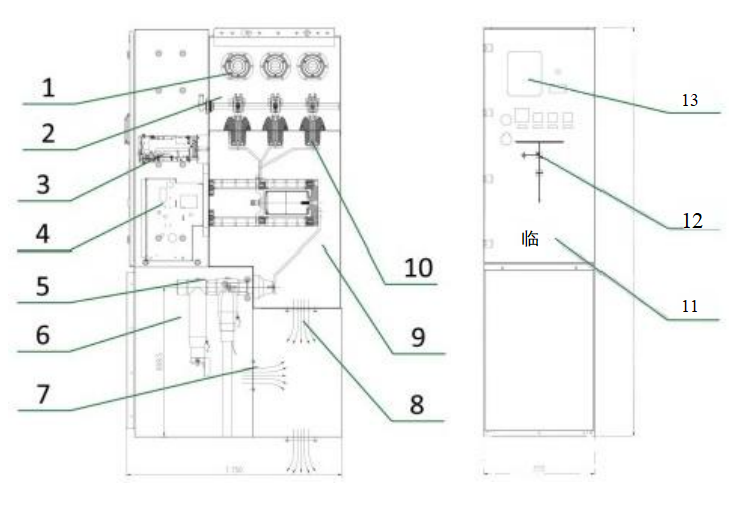

▎功能说明
1、侧出主母线：额定电流满足1250A、2500A
2、独立母线室：满足单气箱或双气箱要求
3、三工位隔离开关及机构：可手动或电动操作
4、断路器及机构：断路器采用弹簧机构，有自动重合闸功能，可手动或电动储能
5、电缆附件与避雷器的安装：C型套管，选配1组电缆+避雷器或2组电缆+避雷器
6、电缆室：满足各种规格电缆安装要求
7、电缆室泄压通道
8、气箱泄压通道
9、断路器室
10、隔室套管
11、铭牌
12、模拟母线
13、保护装置
▎技术特性
上一页
下一页
上一页
下一页
UN7-72.5-630-1250-31.5kA气体全绝缘环网柜，按照GB和IEC标准要求设计和生产，采用全维缘全密封结构，适用于污秽、盐雾、潮湿和高海拔等恶劣环境，多种方案满足更苛刻的要求。<br> 应用于<br> . 66kV 电压组网的海上、陆上风力发电机舱变；<br> . 66kV 电压组网的海上、陆上储能和光伏箱变；<br> . 66kV 电压组网的变、配电环网供电场所。<br>
UN3-36、40.5-1250-2500-3150A-31.5kA气体全绝缘环网柜，按照GB和IEC标准要求设计和生产，采用全维缘全密封结构，适用于污秽、盐雾、潮湿和高海拔等恶劣环境，多种方案满足更苛刻的要求。<br> 应用于<br> . 33、35kV 电压组网的海上、陆上风力发电升压站； . 33、35kV 电压组网的海上、陆上储能和光伏升压站； . 33、35kV 电压组网的变、配电升压或降压站。
UN3-36、40.5-630-25-31.5 KA系列气体全绝缘环网柜，按照GB和IEC标准要求设计和生产，采用全维缘全密封结构，适用于污秽、盐雾、潮湿和高海拔等恶劣环境，多种方案满足更苛刻的要求。<br> 应用于<br> . 33、35kV 电压组网的海上、陆上风力发电箱变；<br> . 33、35kV 电压组网的海上、陆上储能和光伏箱变；<br> . 33、35kV 电压组网的变、配电环网箱。
UN3-12、24-1250-2500-3150-31.5气体全绝缘环网柜，按照GB和IEC标准要求设计和生产，采用全维缘全密封结构，适用于污秽、盐雾、潮湿和高海拔等恶劣环境，多种方案满足更苛刻的要求。<br> 应用于<br> . 10、20kV 电压组网的海上、陆上风力发电升压站<br> . 10、20kV 电压组网的海上、陆上储能和光伏升压站<br> · 10、20kV 电压组网的变、配电升压或降压站<br>
